IIoT: o que é, IoT industrial e como implantar na indústria

Guia técnico de IIoT para quem responde por uma planta industrial: o que é, como se organiza e como implantar sem criar um projeto que não sai do piloto.

Numa barragem de rejeitos da Vale, a pressão e a vazão do sistema hidráulico da comporta chegam em tempo real a uma sala de controle distante, e a comporta fecha com um comando remoto em até 5 segundos. No Laboratório Aché, o consumo de água gelada, nitrogênio e água potável passou a ser medido por setor, por hora e por dia. Os dois projetos são IIoT: o dado nasce no equipamento e chega a quem decide.

Quase toda planta já tem dado. O CLP sabe quantas vezes a bomba partiu. O inversor sabe a corrente do motor. O medidor sabe quanto de água passou pelo setor. O problema é que esse dado nasce e morre dentro do painel. Ninguém fora da sala de controle enxerga, e nada fica registrado por tempo suficiente para virar decisão.

A IIoT resolve esse problema específico: tirar o dado do equipamento e levar até quem decide, com confiabilidade e segurança. Este guia explica o que é IIoT, em que ela se diferencia da IoT de consumo, como a arquitetura se organiza em camadas, quais protocolos usar, como tratar a segurança e como conduzir uma implantação que sai do piloto e entra na rotina da operação.

1. O que é IIoT em uma frase

IIoT é a coleta automática de dados de equipamentos industriais, transmitida por rede a sistemas que transformam esse dado em informação para operar, manter e gerir a planta.

1.1. Definição operacional

Um projeto de IIoT tem sempre quatro elementos:

• Fonte do dado: sensor, transmissor, medidor de energia, CLP ou inversor.
• Coleta na borda: um equipamento que lê essas fontes, organiza os dados e os prepara para transmissão. Pode ser o próprio CLP, um gateway industrial ou um computador industrial.
• Transporte: a rede que leva o dado até o destino. Cabo, Wi-Fi industrial, rádio ou rede celular.
• Aplicação: o sistema que recebe, armazena e apresenta o dado. Supervisório, historiador, painel de indicadores, sistema de manutenção ou ERP.

Se um desses quatro elementos falta, não há IIoT. Há um sensor que ninguém lê, ou um painel de indicadores sem dado confiável.

1.2. De onde vem o termo

O termo IoT nasceu para descrever objetos de uso cotidiano conectados à internet: relógio, lâmpada, termostato. Quando a mesma lógica chegou à indústria, ganhou o "I" de industrial para marcar uma diferença de exigência. Na fábrica, um dado perdido pode significar uma parada de linha não diagnosticada. Um comando indevido pode ferir uma pessoa. Por isso a IIoT herda a ideia da IoT, mas com requisitos de confiabilidade, tempo de resposta e segurança de outra ordem.

A IIoT também é a base técnica do que se convencionou chamar de indústria 4.0. Sem dado coletado de forma automática, nenhuma das promessas da indústria 4.0 sai do papel. Um panorama histórico está no post sobre a quarta revolução industrial.

2. IoT e IIoT: qual a diferença

A tecnologia de base é parecida. O que muda é o custo da falha.

A diferença mais importante está na última linha. Na IoT de consumo, um ataque expõe dados. Na IIoT, um ataque pode abrir uma válvula. Esse ponto molda toda a arquitetura, como mostra a seção 9. Para a visão geral da internet das coisas, sem o recorte industrial, há o post o que é IoT.

3. Para que serve a IIoT em uma planta

A IIoT responde a uma pergunta direta: o que está acontecendo nos equipamentos agora, e o que aconteceu ontem? Na operação real, ela atende a cinco finalidades:

1. Visibilidade em tempo real: estado de máquinas, níveis, pressões e vazões vistos de qualquer lugar autorizado, não só da sala de controle.
2. Histórico confiável: cada variável registrada com data e hora, sem depender de anotação em papel ou planilha.
3. Indicadores de desempenho: disponibilidade, consumo por setor e tempo de ciclo calculados a partir de dado de máquina, não de apontamento manual.
4. Manutenção baseada em condição: horas de operação, número de partidas e tendência de corrente orientando a intervenção, em vez de calendário fixo.
5. Operação remota: acionamento e supervisão de ativos espalhados, como estações elevatórias, poços e pivôs de irrigação, sem deslocamento de equipe.

4. Quando a IIoT não é o caminho

A IIoT não é obrigatória em toda planta, nem em todo equipamento. Reconhecer quando ela não se paga faz parte de uma avaliação técnica honesta.

• Não existe pergunta a responder. Coletar "todos os dados" sem saber que decisão eles vão apoiar gera armazenamento caro e painel que ninguém abre.
• O controle básico ainda não funciona. Se a malha de controle oscila, o intertravamento é contornado ou o CLP vive em modo manual, o problema é de automação, não de conectividade.
• O equipamento não tem fonte de dado e não cabe um sensor. Em alguns casos, instrumentar custa mais que a perda que se quer medir.
• Ninguém vai agir sobre o dado. Indicador sem dono e sem rotina de análise vira decoração.

5. Arquitetura da IIoT em quatro camadas

Toda solução de IIoT, de um único medidor a uma planta inteira, pode ser descrita em quatro camadas. Entender as camadas ajuda a escrever o escopo, comparar propostas e localizar o problema quando algo falha.

1. Campo. Sensores, transmissores, medidores, inversores e atuadores. É onde o dado nasce. A qualidade de tudo o que vem depois depende desta camada: transmissor descalibrado gera indicador errado com aparência de precisão.
2. Borda (edge). CLP, remota de E/S, gateway industrial ou computador industrial. Lê o campo, converte protocolos, filtra, agrega e armazena localmente quando a comunicação cai.
3. Comunicação. Rede local da planta, Wi-Fi industrial, rádio, fibra ou rede celular, com o protocolo que leva o dado da borda ao destino, como MQTT ou OPC UA.
4. Aplicação. Supervisório, historiador, painéis de indicadores, sistemas de manutenção e ERP. Pode estar na própria planta, em servidor da empresa ou na nuvem.

Duas regras de projeto valem para qualquer tamanho de instalação. Primeiro, controle fica na borda: a decisão que protege máquina e pessoa é do CLP, perto do processo, e não depende de rede externa. Segundo, a borda guarda o dado quando a rede cai: perda de comunicação não pode significar buraco no histórico.

6. Protocolos: MQTT, OPC UA e Modbus

Três protocolos concentram a maior parte dos projetos de IIoT em plantas brasileiras. Eles não competem entre si. Cada um resolve um trecho do caminho.

Um desenho comum em plantas com equipamento de várias gerações: o gateway lê medidores e inversores por Modbus, lê os CLPs mais novos por OPC UA e publica tudo em um broker MQTT, de onde supervisório, historiador e sistemas de gestão consomem o mesmo dado. O funcionamento do MQTT está detalhado nos posts o que é MQTT e o que é um MQTT broker, e uma implementação aberta do broker em Mosquitto.

7. Edge computing: processar o dado na borda

Edge computing é processar o dado perto de onde ele nasce, na borda, em vez de mandar tudo para um servidor central ou para a nuvem. Em IIoT, a borda faz quatro trabalhos:

• Reduzir volume. Um transmissor lido a cada segundo gera 86.400 valores por dia. A borda envia só a mudança relevante, a média do minuto ou o valor fora da faixa.
• Manter o histórico na queda de rede. O gateway armazena localmente e reenvia quando a comunicação volta.
• Converter protocolo. Modbus de um lado, MQTT do outro.
• Calcular indicador local. Tempo de máquina ligada, número de partidas, consumo por turno, sem depender de sistema externo.

Uma regra separa projeto bem feito de projeto arriscado: a borda pode calcular e informar, mas a função de segurança da máquina fica no CLP ou no controlador de segurança. Gateway de dados não é lugar para intertravamento.

8. Conectividade: cabo, Wi-Fi, rádio ou celular

A escolha da rede depende de distância, volume de dado, disponibilidade exigida e custo de instalação. Cabo e fibra continuam sendo a opção mais confiável dentro da planta. Fora dela, ou onde o cabeamento é inviável, entram as redes sem fio. A troca direta de dados entre equipamentos, sem pessoa no meio, é o que se chama de comunicação M2M.

As particularidades das redes sem fio no chão de fábrica estão no post sobre rede wireless industrial, e a instrumentação sem fio em instrumentação industrial e no padrão ISA100. Quando o ativo está a quilômetros de distância, a conversa passa a ser de telemetria. A EngProcess executa a engenharia, com hardware e software de telemetria da Révolus, empresa do mesmo grupo. O conceito de telemetria está explicado no guia de telemetria da Révolus.

9. IIoT em máquina antiga: o retrofit de dados

Boa parte do parque industrial brasileiro tem mais de dez anos. Isso não impede a IIoT. Muda só o caminho de entrada. Há três situações típicas:

• Máquina com CLP que tem porta de comunicação. O caminho mais simples. O gateway lê o CLP pela rede, sem alterar o programa.
• Máquina com CLP sem comunicação disponível ou sem suporte. Ou se adiciona um módulo de comunicação, ou se planeja a migração do controlador. O post o que é CLP trata dos sinais de que a migração chegou.
• Máquina sem CLP. Sensores adicionais, como corrente no motor, contador de ciclos e sinal de máquina ligada, ligados a uma remota de E/S. É a forma mais barata de medir disponibilidade em equipamento antigo. Os sensores inteligentes ampliam o que se mede sem mexer no comando.

Quando a coleta de dados expõe um comando obsoleto, sem peça de reposição ou sem documentação, a conversa passa a ser de modernização. O escopo está na página de retrofit e modernização de máquinas.

10. Segurança: o que muda quando a máquina vai para a rede

Conectar a automação à rede corporativa ou à internet abre uma porta que antes não existia. A segurança da IIoT precisa ser projetada junto com a arquitetura, não acrescentada depois. Cinco medidas formam o mínimo aceitável:

1. Segmentação: rede de automação separada da rede administrativa, com firewall entre elas e só o tráfego necessário liberado.
2. Comunicação de dentro para fora: a borda publica o dado para fora. Nenhuma conexão externa entra direto no CLP.
3. Autenticação e criptografia: broker MQTT com usuário, senha e certificado; OPC UA com política de segurança ativa.
4. Escrita controlada: comando remoto só onde existe justificativa operacional, com confirmação, registro de quem acionou e intertravamento local preservado.
5. Inventário e atualização: saber quais equipamentos estão conectados, com qual versão de firmware, e quem pode acessá-los.

Essas medidas seguem as normas de cibersegurança para sistemas de automação e controle industrial aplicáveis. Um panorama do tema, sem o recorte de IIoT, está no post sobre segurança da informação.

11. Como implantar IIoT passo a passo

A diferença entre um projeto que entra na rotina e um piloto esquecido está na ordem das etapas. A sequência abaixo é a que a EngProcess segue.

Passo 1 — Definir a pergunta e o dono

Que decisão o dado vai apoiar, quem vai olhar e com que frequência. Exemplo: "o supervisor de utilidades precisa saber, todo dia às 8h, o consumo de água de cada setor no dia anterior".

Passo 2 — Levantar as fontes de dado

Para cada variável necessária: já existe medição? Em qual equipamento? Por qual protocolo ela pode ser lida? Onde não existe, qual sensor resolve? O resultado é uma lista de pontos com origem, endereço e unidade.

Passo 3 — Desenhar a arquitetura

Borda, rede, protocolo, destino do dado e segurança, em um diagrama de uma página. É nesta etapa que se decide entre servidor local e nuvem, e entre cabo e rádio.

Passo 4 — Piloto com critério de sucesso

Uma linha, um setor ou um grupo de ativos, com prazo definido e critério escrito: o dado chegou completo, com a frequência certa, e alguém tomou uma decisão com ele.

Passo 5 — Escalar com padrão

Nomes de variáveis, estrutura de tópicos, unidades e telas padronizados antes de multiplicar o piloto. Sem padrão, cada nova máquina vira um projeto novo.

Passo 6 — Documentar e entregar

Lista de pontos, arquitetura de rede, configurações de borda e de broker, senhas em custódia do cliente e fontes de programação entregues. A planta precisa ser capaz de manter o sistema sem depender de quem o instalou.

12. Os erros mais comuns em projetos de IIoT

1. Comprar plataforma antes de definir a pergunta. A ferramenta dita o projeto, e o projeto não responde ao que a operação precisa.
2. Confiar em dado de instrumento sem calibração. O painel mostra número com duas casas decimais, e o número está errado.
3. Ignorar a queda de rede. Sem armazenamento na borda, cada falha de comunicação vira buraco no histórico.
4. Colocar lógica de controle no gateway. O que protege máquina e pessoa fica no CLP.
5. Deixar a segurança para depois. Acesso remoto aberto "provisoriamente" tende a ficar aberto para sempre.
6. Não padronizar nomes e tópicos. Com dez máquinas, cada uma com seu padrão, a integração com sistemas de gestão fica cara.
7. Não prever dono do indicador. Dado sem rotina de análise não muda nenhuma decisão.

13. Exemplos reais de IIoT na indústria

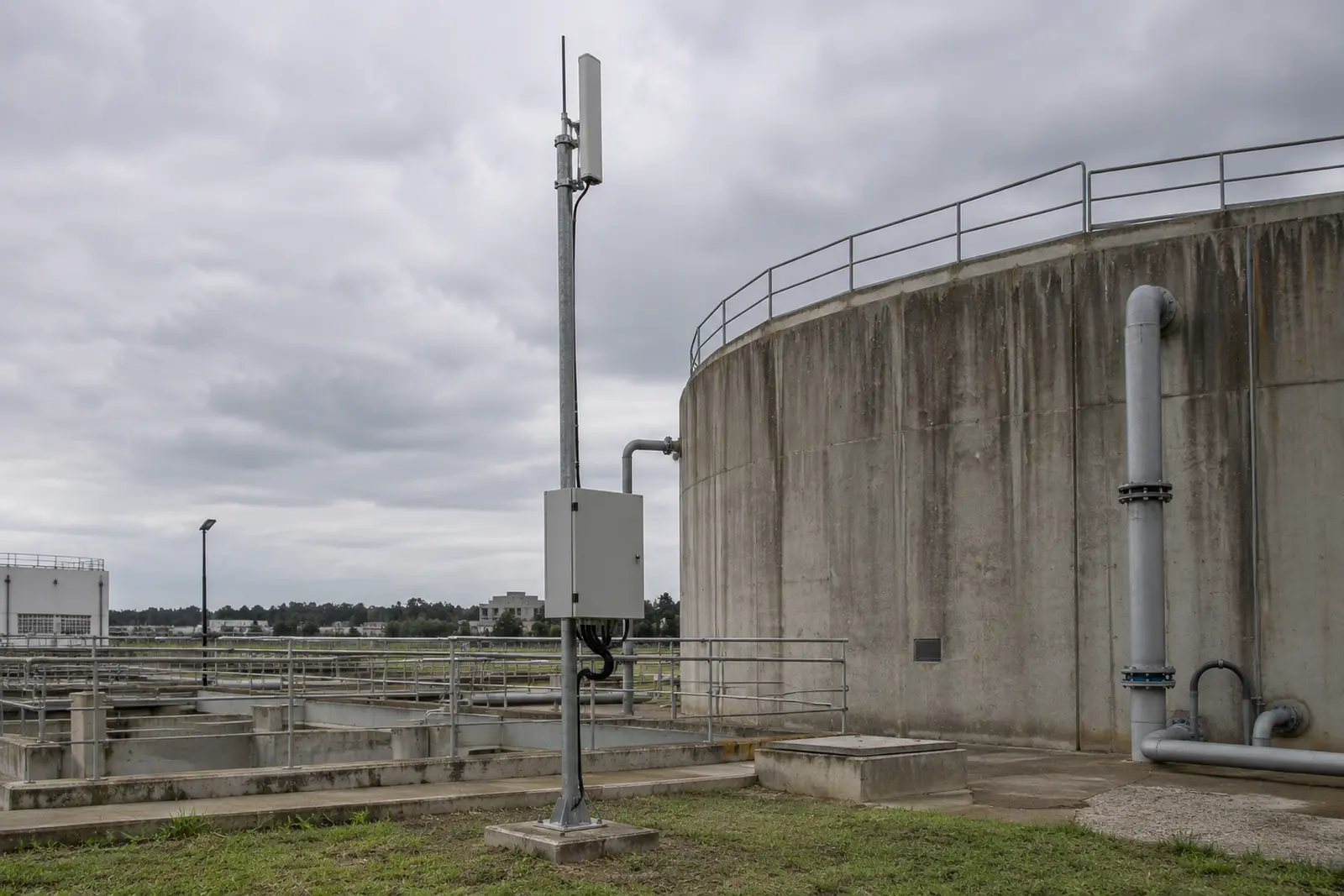

Três projetos executados pela engenharia da EngProcess, com hardware e software de telemetria da Révolus, mostram a IIoT em escalas diferentes.

Os três seguem a mesma arquitetura de quatro camadas da seção 5. Muda a escala, a distância e o meio de comunicação. O detalhamento de cada caso está na página de telemetria industrial e monitoramento remoto.

14. Como contratar um projeto de IIoT: checklist

Antes de comparar propostas, confira se cada uma responde a estes pontos:

• Qual pergunta de negócio o projeto responde, e quem é o dono do indicador.
• Lista de pontos com origem, protocolo, frequência de leitura e unidade.
• Arquitetura nas quatro camadas, em diagrama.
• Comportamento quando a rede cai: quanto tempo a borda armazena e como reenvia.
• Onde o dado fica armazenado, por quanto tempo e de quem é a propriedade.
• Medidas de segurança: segmentação, autenticação, criptografia e controle de escrita.
• Compatibilidade com os CLPs e o supervisório já instalados, sem amarrar a planta a um único fabricante.
• Critério de aceitação do piloto, por escrito.
• Entrega das fontes de programação, das configurações e da documentação.
• Quem dá suporte depois da entrega, com que tempo de resposta e a que custo.

Perguntas frequentes

Conclusão

Retomando o ponto de partida: quase toda planta já tem dado, mas ele nasce e morre dentro do painel.

• A IIoT tira o dado do equipamento e leva até quem decide, em quatro camadas: campo, borda, comunicação e aplicação.
• Modbus, OPC UA e MQTT não competem; cada um resolve um trecho do caminho.
• Controle e segurança da máquina ficam no CLP. A borda informa, não protege.
• Máquina antiga não impede a IIoT, só muda o caminho de entrada.
• O projeto começa pela pergunta e pelo dono do indicador, não pela plataforma.

Para avaliar o que medir primeiro na sua planta, o diagnóstico técnico é o ponto de partida.

Hélio Gomes — fundador da EngProcess, mais de 30 anos em projetos de automação industrial, com atuação em segurança funcional SIL 3 e cibersegurança industrial.
