Telemetria industrial e monitoramento remoto: dado de campo, transmissão e operação à distância
Aquisição de dados em campo, transmissão e portal de supervisão para operação remota de ativos distribuídos. Aplicado a elevatórias, poços, reservatórios, ETA e ETE, com alarmes e histórico de variáveis. Equipe própria em campo — Campinas, SP, atuação em todo o Brasil.
Reunião remota de 45 minutos com engenheiro.
Quatro situações que trazem uma operação até aqui
Cada cartão leva à seção correspondente desta página.
Ativo disperso sem visibilidade em tempo real
Aquisição de dados e portal de supervisão remota.
Ver escopo →Alarme que chega tarde ou não chega
Alarmes em tempo real e histórico de variáveis.
Ver alarmes →Operação depende de ronda manual
Comando remoto onde o ativo permite atuação.
Ver operação remota →Dado de campo sem histórico confiável
Registro contínuo para auditoria e decisão.
Ver continuidade →Escopo de telemetria e monitoramento remoto
Os serviços podem compor um projeto completo ou ser contratados isoladamente.
Aquisição de dados em campo

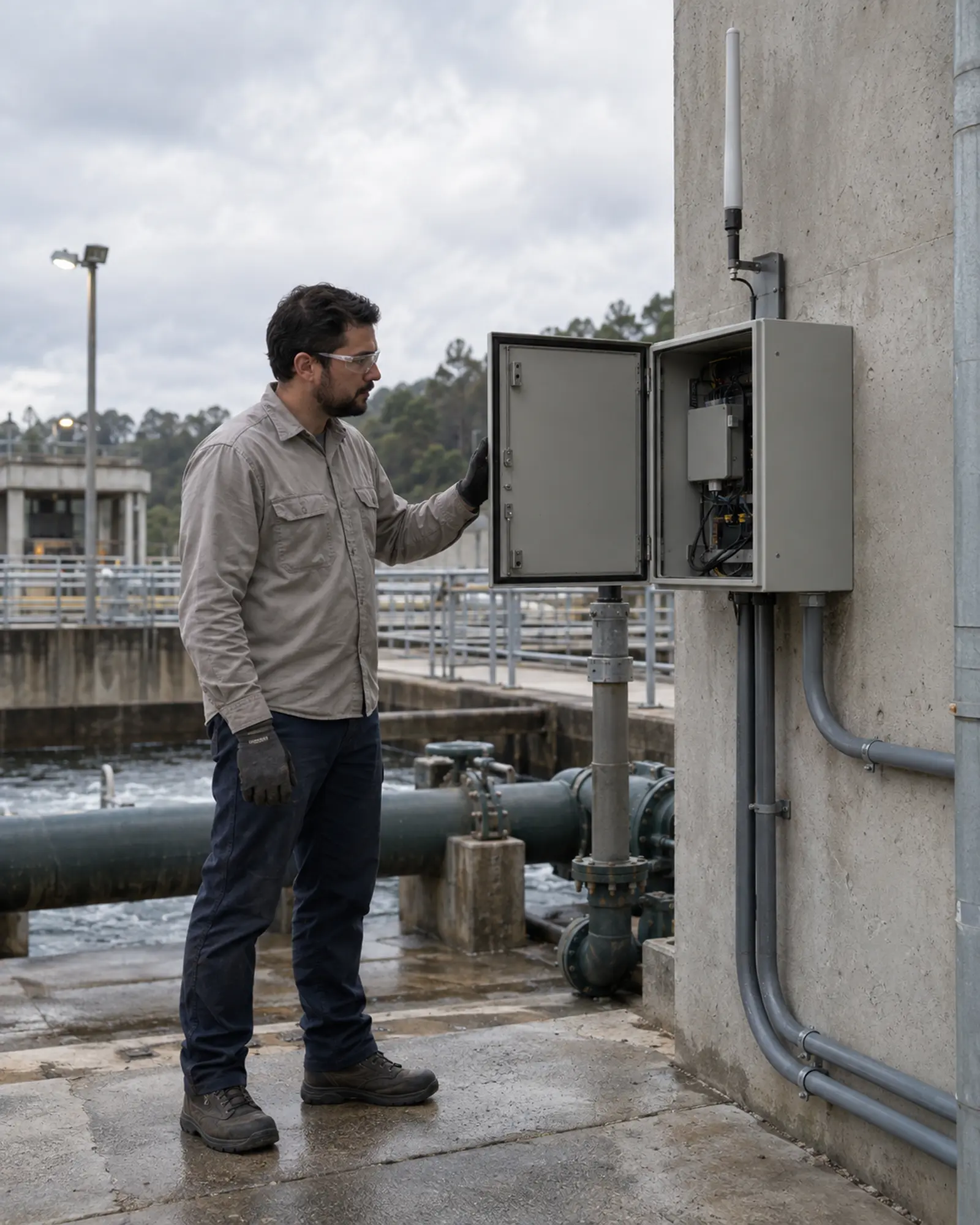

Instalação de RTU ou CLP conectado a sensores de nível, vazão, pressão e energia em elevatórias, poços, reservatórios e estações de tratamento.
Transmissão de dados
Comunicação por rede celular, rádio ou outro meio disponível no local, com armazenamento local do dado quando a comunicação é interrompida — o histórico do período não se perde.

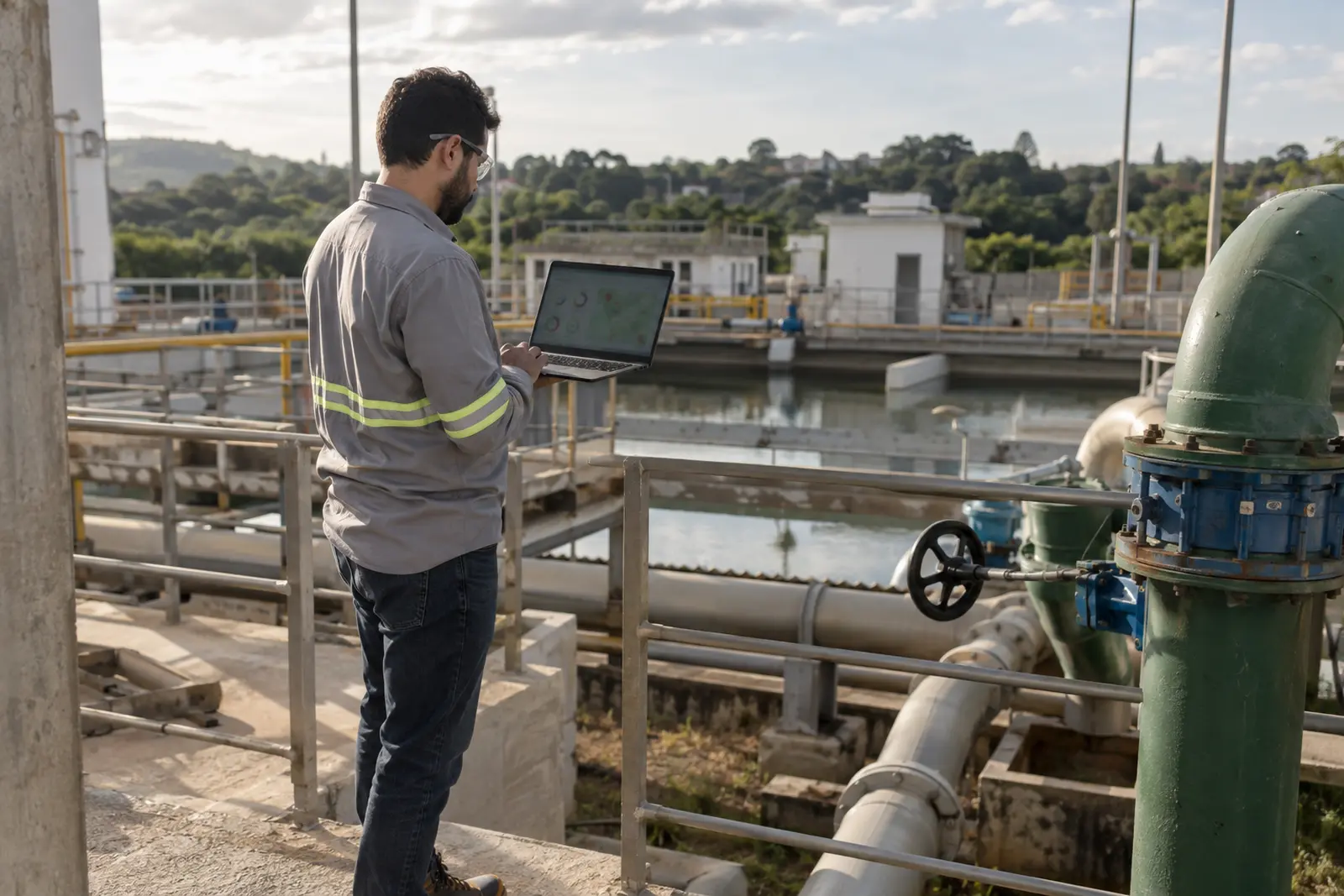

Portal de supervisão remota
Visualização web do estado dos ativos, sem necessidade de deslocamento até o local para saber a condição atual.
Alarmes e histórico de variáveis
Notificação de desvio em tempo real e registro histórico das variáveis, com valor para auditoria e para decisão de manutenção.
Operação remota
Comando à distância quando o ativo tem atuadores compatíveis — ligar, desligar, ajustar setpoint — reduzindo a dependência de ronda manual.
Continuidade como serviço contratado
Além da implantação, o acompanhamento de alarmes e variáveis pode continuar como serviço contratado após a entrega, em vez de terminar no comissionamento.
Mesma base de dados usada na automação industrial
Quando a planta já tem CLP e instrumentação instalados, a telemetria aproveita essa base em vez de duplicar sensores. O caminho do dado — do instrumento de campo ao painel de indicadores — é o mesmo descrito na página de automação industrial.
Ligação com os outros serviços
Apontamento de produção, OEE e integração com ERP fazem parte do escopo de automação industrial.
Ver automação industrial →
Monitoramento remoto de máquinas e utilidades
O monitoramento remoto leva o estado da máquina, da comporta ou do ponto de consumo até quem decide, sem ninguém ir a campo para ler o painel. Três projetos entregues mostram o que isso muda na operação.
Pressão e vazão de um sistema hidráulico
Na Vale, pressão e vazão da comporta de uma barragem de rejeitos chegam em tempo real à sala de controle, por enlaces de rádio duplicados. A comporta fecha a distância em até 5 segundos.
Consumo de utilidades por setor
No Laboratório Aché, água gelada, nitrogênio e água potável passaram a ser medidos por setor, por hora e por dia, no SCADA da planta, com alarme de vazamento.
Estado e comando de equipamentos em campo
Na JOFEGE Agropecuária, os pivôs de irrigação são ligados, desligados e conferidos a distância, sem o deslocamento diário de 4 a 5 km até os painéis.
Os detalhes de cada caso estão em projetos entregues, mais abaixo.
Como um projeto de telemetria é conduzido
Gestão baseada no PMBOK, com foco em escopo, custo e tempo. Cada etapa tem entregável nomeado.
Diagnóstico técnico
Levantamento dos pontos de medição, do meio de comunicação disponível e do ativo a monitorar.
Projeto e especificação
Lista de pontos, arquitetura de comunicação e especificação de RTU, sensores e portal.
Instalação de campo
Montagem de gabinete, sensores e sistema de comunicação em cada ponto monitorado.
Comissionamento
Teste de comunicação ponta a ponta, configuração de alarmes e validação do portal de supervisão.
Entrega documentada
As built, manual de operação do portal e treinamento da equipe que vai acompanhar os alarmes.
Os pontos monitorados e os limites de alarme ficam documentados e podem ser ajustados pelo cliente depois da entrega, sem depender de nova visita técnica para toda mudança.
Segmentos atendidos
Saneamento
Elevatórias, poços, reservatórios, ETA e ETE com equipe de operação reduzida.
Indústria com ativos distribuídos
Tanques, silos e subestações fora do prédio principal da planta.
Concessões e operações terceirizadas
Contratos de operação e manutenção que exigem prova de disponibilidade.
Projetos entregues
Vale: acionamento remoto de comporta de segurança em barragem de rejeitos
Unidade da Vale com muro de contenção e comporta hidráulica instalados no controle de uma barragem de rejeitos, precisando de monitoramento contínuo e de capacidade de acionamento remoto em caso de emergência.
Engenharia de telemetria — hardware e software fornecidos pela Révolus, empresa do mesmo grupo da EngProcess — para acionamento remoto de uma botoeira de emergência, a partir de uma sala de controle a distância, fechando a comporta hidráulica quando necessário. Monitoramento em tempo real de pressão e vazão do sistema hidráulico, com enlaces de rádio duplicados operando de forma redundante para garantir a comunicação.
Acionamento remoto da comporta em até 5 segundos a partir da sala de controle, monitoramento contínuo e confiável das condições da comporta e do sistema hidráulico, e redução do risco de acidente e de impacto ambiental.
Laboratório Aché: monitoramento de utilidades em planta farmacêutica
Planta do Laboratório Aché sem visibilidade do consumo de utilidades — água gelada, nitrogênio e água potável — em diferentes setores da planta, com desperdício não identificado e sem relatório de consumo. A distância entre os pontos de medição e a sala de operação inviabilizava o cabeamento.
Unidades remotas de telemetria — hardware e software fornecidos pela Révolus, empresa do mesmo grupo da EngProcess — interligadas à instrumentação nova e existente, comunicando via Modbus TCP com o sistema SCADA da planta. Configuração de alarmes de vazamento e de relatórios diários de consumo por setor.
Consumo de água medido por setor, por hora e por dia, visível no SCADA da planta, com alarme de vazamento.
JOFEGE Agropecuária: acionamento remoto de pivôs de irrigação
Fazenda da JOFEGE Agropecuária Ltda com pivôs de irrigação comandados no próprio painel, em campo. Ligar, desligar ou conferir um pivô exigia deslocamento de 4 a 5 km até os painéis, mais de uma vez por dia.
Unidades remotas de telemetria — hardware e software fornecidos pela Révolus, empresa do mesmo grupo da EngProcess — instaladas nos painéis dos pivôs, com comando e estado de operação acessíveis a distância.
Pivôs acionados a distância. Fim do deslocamento diário de 4 a 5 km até os painéis só para ligar, desligar ou conferir o equipamento.
Perguntas frequentes sobre telemetria e monitoramento remoto
Que tipo de ativo pode ser monitorado remotamente?
Elevatórias, poços, reservatórios, estações de tratamento e qualquer ativo distribuído com uma grandeza mensurável — nível, vazão, pressão, corrente ou estado de um equipamento.
Funciona em local sem energia elétrica estável ou sem boa cobertura de internet?
O meio de transmissão é escolhido conforme o que existe no local — rede celular, rádio ou outro meio disponível — e o sistema grava localmente quando a comunicação cai, sem perder o histórico do período.
É possível também operar o ativo à distância, não só monitorar?
Quando o ativo tem atuadores compatíveis, sim: ligar, desligar e ajustar setpoint remotamente. Isso é definido no diagnóstico, caso a caso.
O sistema avisa quando a comunicação com um ponto cai?
Sim. Perda de comunicação é tratada como um alarme, não como ausência de dado.
É possível integrar com o SCADA ou a automação que já existe na planta?
Em geral sim, aproveitando a mesma base de instrumentação. A viabilidade exata depende da plataforma instalada e é avaliada no diagnóstico.
Como funciona a continuidade do serviço depois da instalação?
O acompanhamento de alarmes e variáveis pode continuar como serviço contratado após a entrega. Os termos são definidos com o cliente antes da proposta.
Conteúdo técnico sobre telemetria e monitoramento remoto
Artigos escritos pela equipe de engenharia.
Comece pelo diagnóstico, não pelo orçamento
Os pontos de medição, o meio de comunicação disponível e o ativo a monitorar são avaliados antes de qualquer proposta de investimento. O diagnóstico define o escopo.
