Painéis elétricos industriais, CCM e QGBT: projeto, montagem e reforma
Projeto, montagem, ensaios e reforma de painéis de comando e automação, Centros de Controle de Motores (CCM) e QGBT em baixa tensão. Entrega com diagramas e documentação técnica.
Reunião remota de 45 minutos com engenheiro.
Quatro situações que trazem um painel até aqui
Cada cartão leva à seção correspondente desta página.
Painel sem diagrama nem documentação
Reconstrução do projeto a partir do painel real.
Ver projeto →QGBT ou CCM precisando de reforma
Atualização sem refazer a instalação de campo.
Ver reforma →Máquina nova precisando de painel novo
Projeto e montagem sob medida para a aplicação.
Ver escopo →Painel reprovado em inspeção
Ensaio elétrico e funcional antes da entrega.
Ver ensaios →Escopo de painéis elétricos, CCM e QGBT
Os serviços podem compor um projeto completo ou ser contratados isoladamente.
Projeto de painel elétrico
Dimensionamento de componentes, diagramas unifilar e multifilar, lista de materiais e memorial descritivo, conforme normas técnicas aplicáveis.

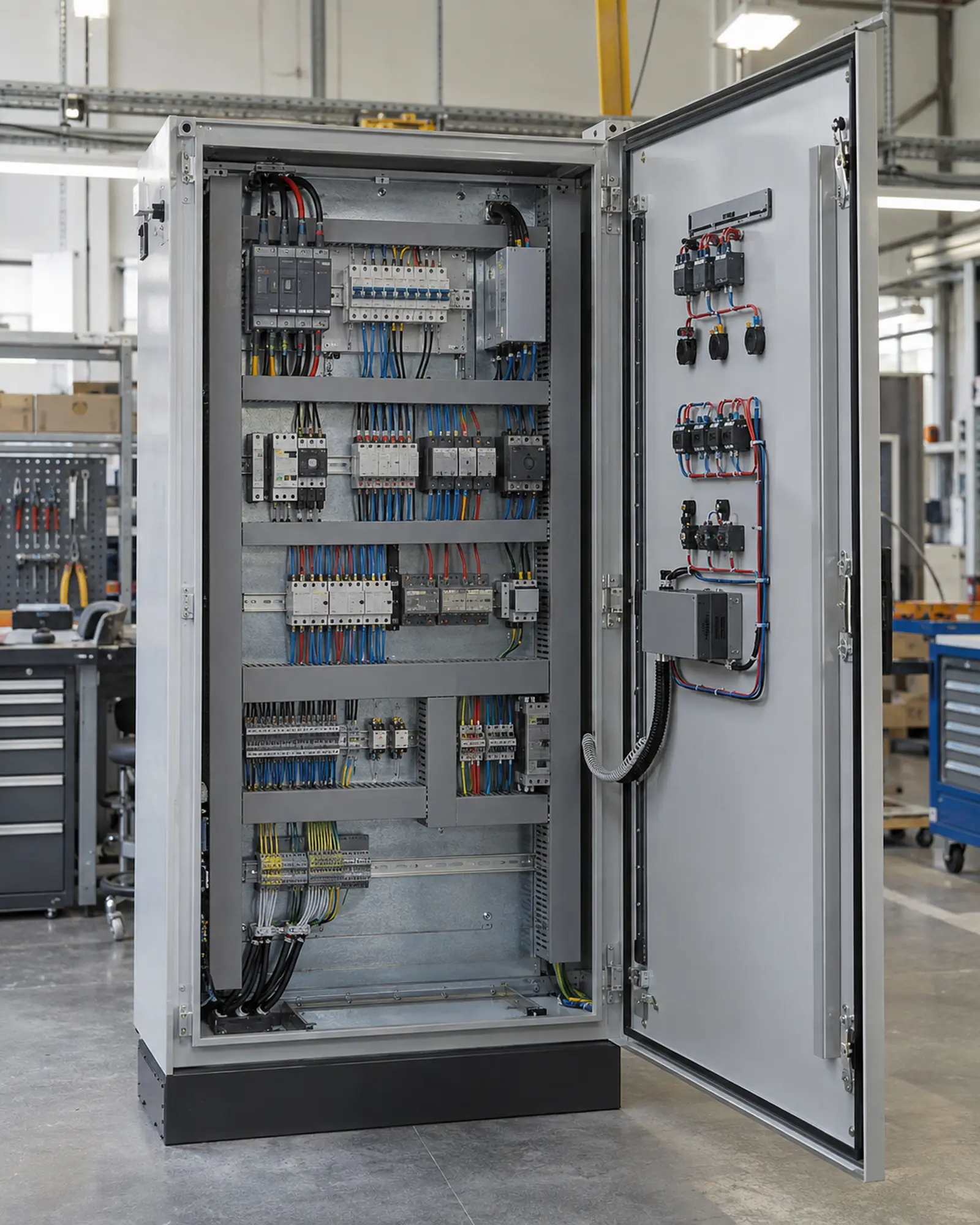

Montagem de painéis de comando e automação
Fabricação e montagem interna do painel, com identificação de cabos, borneiras e componentes conforme o diagrama.
CCM — Centro de Controle de Motores
Fixo ou extraível, com proteção e comando individual por motor, para plantas com múltiplos acionamentos.
QGBT — Quadro Geral de Baixa Tensão
Entrada de energia, proteção geral e distribuição para os circuitos da planta. Corrente de curto por transformador e seletividade estão no guia de painel elétrico industrial.
Ensaios
Verificação elétrica e funcional antes da entrega. Observação: só declaramos conformidade com norma numerada quando há ensaio que comprove — do contrário, o painel é entregue conforme normas técnicas aplicáveis.

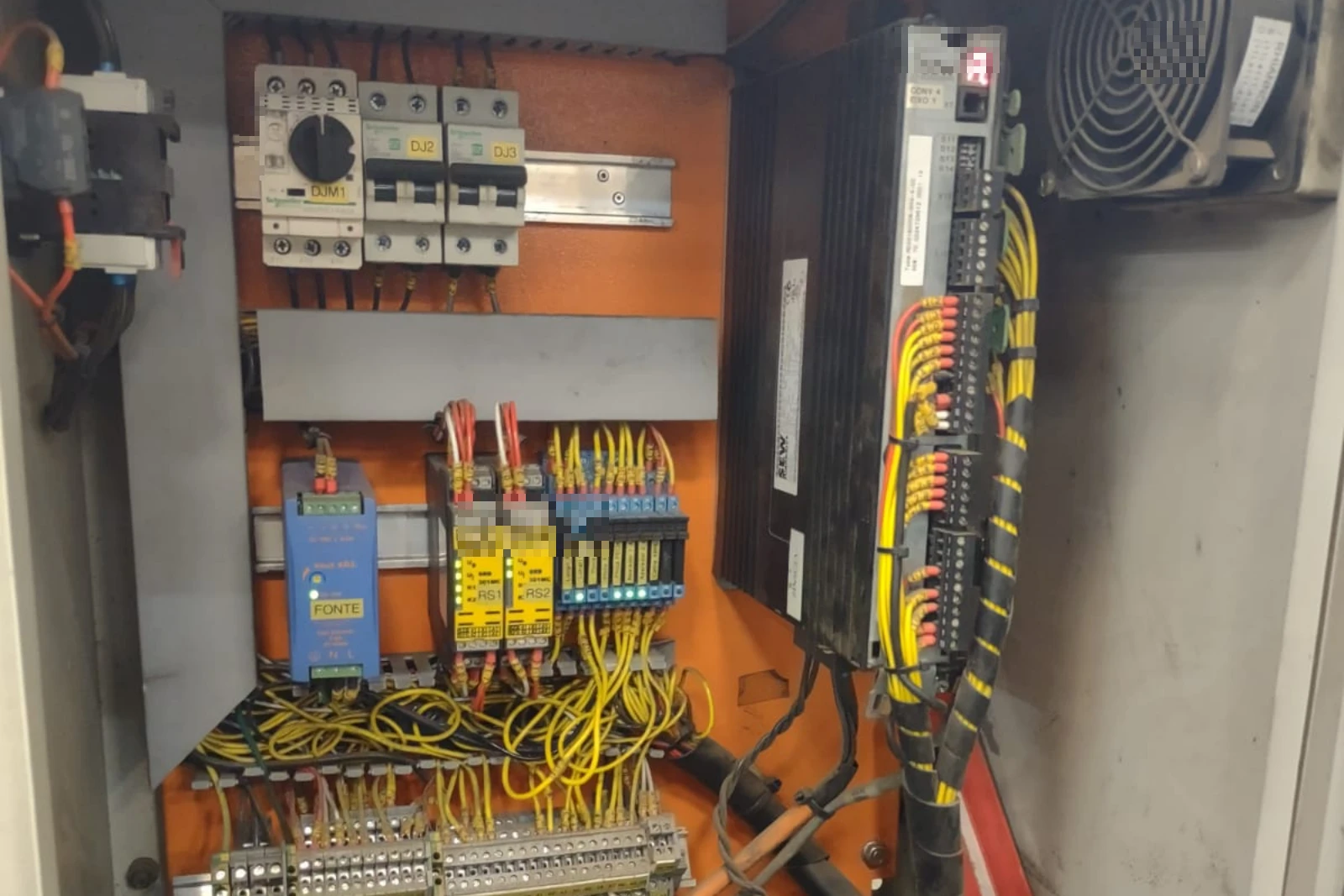

Reforma de painel existente
Atualização de painel fora de norma, com componente sem suporte do fabricante ou espaço insuficiente para expansão, sem precisar refazer a instalação elétrica de campo que já funciona. A intervenção segue a NR-10: desenergização, bloqueio e prontuário atualizado.
Como um projeto de painel é conduzido
Gestão baseada no PMBOK, com foco em escopo, custo e tempo. Cada etapa tem entregável nomeado.
Diagnóstico técnico
Levantamento da carga, do espaço disponível e das normas aplicáveis.
Projeto
Dimensionamento, diagramas e memorial descritivo.
Fabricação e montagem
Montagem interna do painel com identificação de cada componente.
Ensaios
Verificação elétrica e funcional antes do envio ou da energização.
Entrega documentada
Diagramas finais, memorial e manual de operação.
Os diagramas entregues refletem o painel como montado. Alteração feita em campo depois da fabricação é registrada e devolvida ao cliente atualizada.
Segmentos atendidos
Alimentos e bebidas
Painéis com exigência de limpeza e proteção adequadas ao ambiente.
Químico e petroquímico
Painéis de comando integrados a SDCD e malhas de controle.
Metalurgia
CCM com múltiplos motores e painéis sujeitos a ambiente agressivo.
Projeto entregue

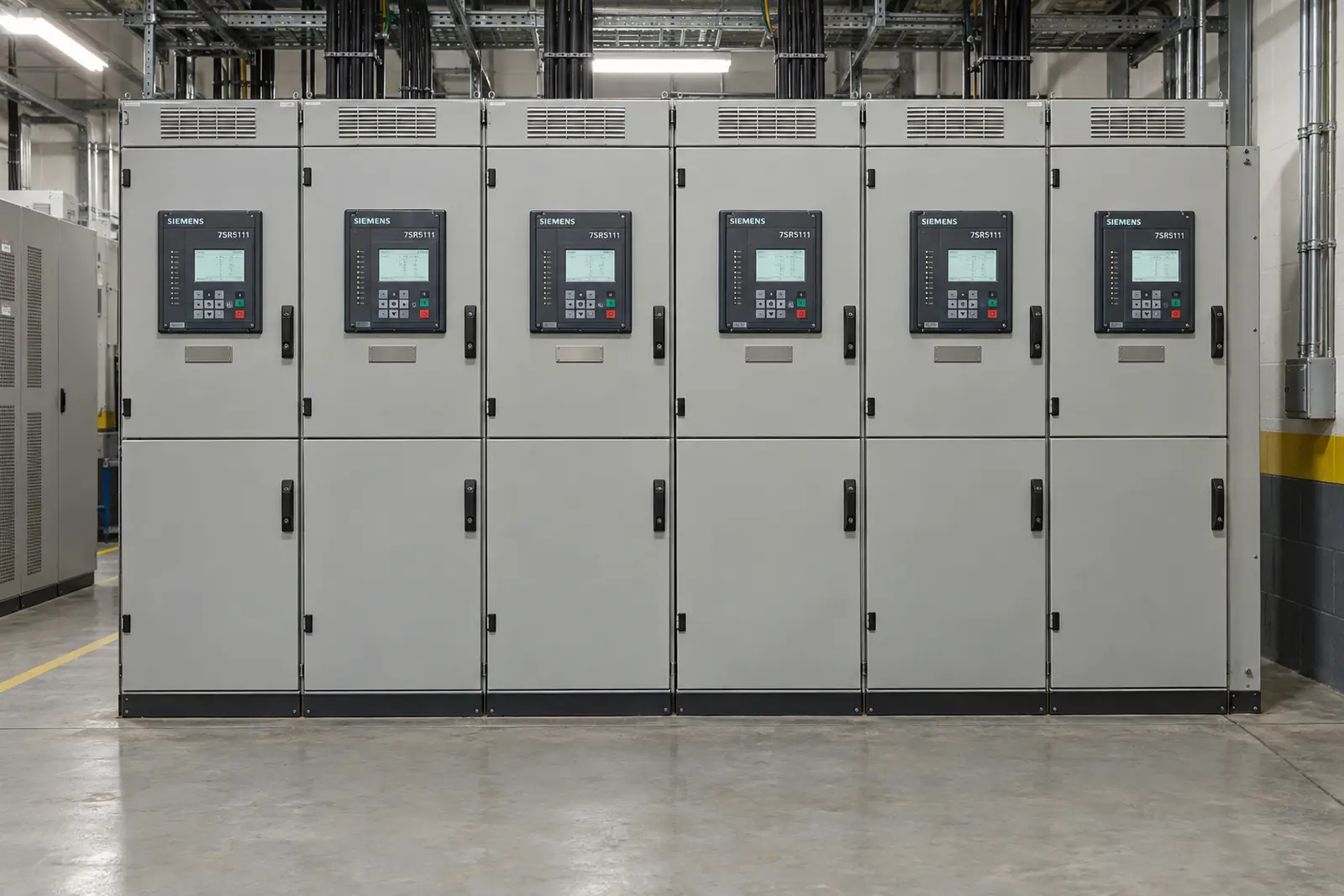

Painéis de CCM para terminal portuário de grãos — Porto de Santos, SP
Terminal portuário de grãos no Porto de Santos, SP, com sistema de transportadoras para descarregamento de caminhões e trens, armazenamento e carregadores de navio. Comando de 186 motores, distribuído em 6 salas de elétrica.
Projeto e fornecimento dos painéis de CCM para os 186 motores, com teste de aceitação em fábrica antes do envio e implantação faseada nas 6 salas de elétrica.
- 1Projeto elétrico
Projeto dos painéis de CCM para os 186 motores do sistema de transportadoras, descarregamento e carregamento.
- 2Fabricação e TAF
Fabricação dos painéis e teste de aceitação em fábrica antes do envio ao terminal.
- 3Implantação faseada
Instalação nas 6 salas de elétrica, em fases, ao longo de 14 meses.
Perguntas frequentes sobre painéis elétricos, CCM e QGBT
Qual a diferença entre CCM e QGBT?
O QGBT recebe a energia de entrada e distribui para os circuitos da planta. O CCM concentra a proteção e o comando dos motores, normalmente alimentado a partir do QGBT.
Vocês fazem só o projeto, ou projeto e montagem?
As duas formas. O projeto pode ser contratado isoladamente, para execução por outra equipe, ou incluir a montagem completa do painel.
É possível reformar um painel existente em vez de trocar tudo?
Sim, quando a estrutura do painel comporta os componentes novos. A reforma evita refazer a instalação elétrica de campo que já funciona.
Que ensaios são feitos antes da entrega?
Verificação elétrica e funcional do painel montado, incluindo continuidade e isolamento, antes do envio ou da energização.
O painel sai com certificação de alguma norma técnica?
Só declaramos conformidade com uma norma numerada quando há ensaio que comprove. Sem esse ensaio, o painel é entregue conforme normas técnicas aplicáveis, sem citar número de norma específica.
Vocês atendem CCM fixo e extraível?
Sim, as duas configurações, conforme a necessidade de manutenção da planta.
Conteúdo técnico sobre painéis elétricos e montagem
Artigos escritos pela equipe de engenharia.
Comece pelo diagnóstico, não pelo orçamento
A carga, o espaço disponível e as normas envolvidas são avaliados antes de qualquer proposta de investimento. O diagnóstico define o escopo.
