Retrofit e modernização de máquinas: atualiza o comando sem trocar a mecânica
Substituição de comando, acionamentos e sensores em máquinas cuja mecânica ainda tem vida útil. Recupera disponibilidade, resolve obsolescência de peças e permite adequar o equipamento à NR-12 no mesmo escopo.
Reunião remota de 45 minutos com engenheiro.
Quatro situações que trazem uma máquina até aqui
Em 1.682 indústrias pesquisadas pela CNI, a idade média do parque fabril é de 14 anos, e 38% dos equipamentos estão fora do ciclo de vida recomendado pelo fabricante (CNI, Sondagem Especial 88).
CLP fora de linha ou sem peça de reposição
Substituição de comando preservando a lógica.
Ver escopo →Mecânica boa, comando obsoleto
Atualização de acionamentos e sensores.
Ver acionamentos →Precisa também adequar à NR-12
Segurança de máquina no mesmo projeto.
Ver adequação à NR-12 →Painel elétrico no fim de vida
Reforma de painel junto com o retrofit.
Ver painel →Escopo de retrofit e modernização
Os serviços podem compor um projeto completo ou ser contratados isoladamente.
Diagnóstico de obsolescência
Levantamento do que está fora de linha, sem peça de reposição ou sem suporte vigente do fabricante, com recomendação do que substituir e do que preservar.

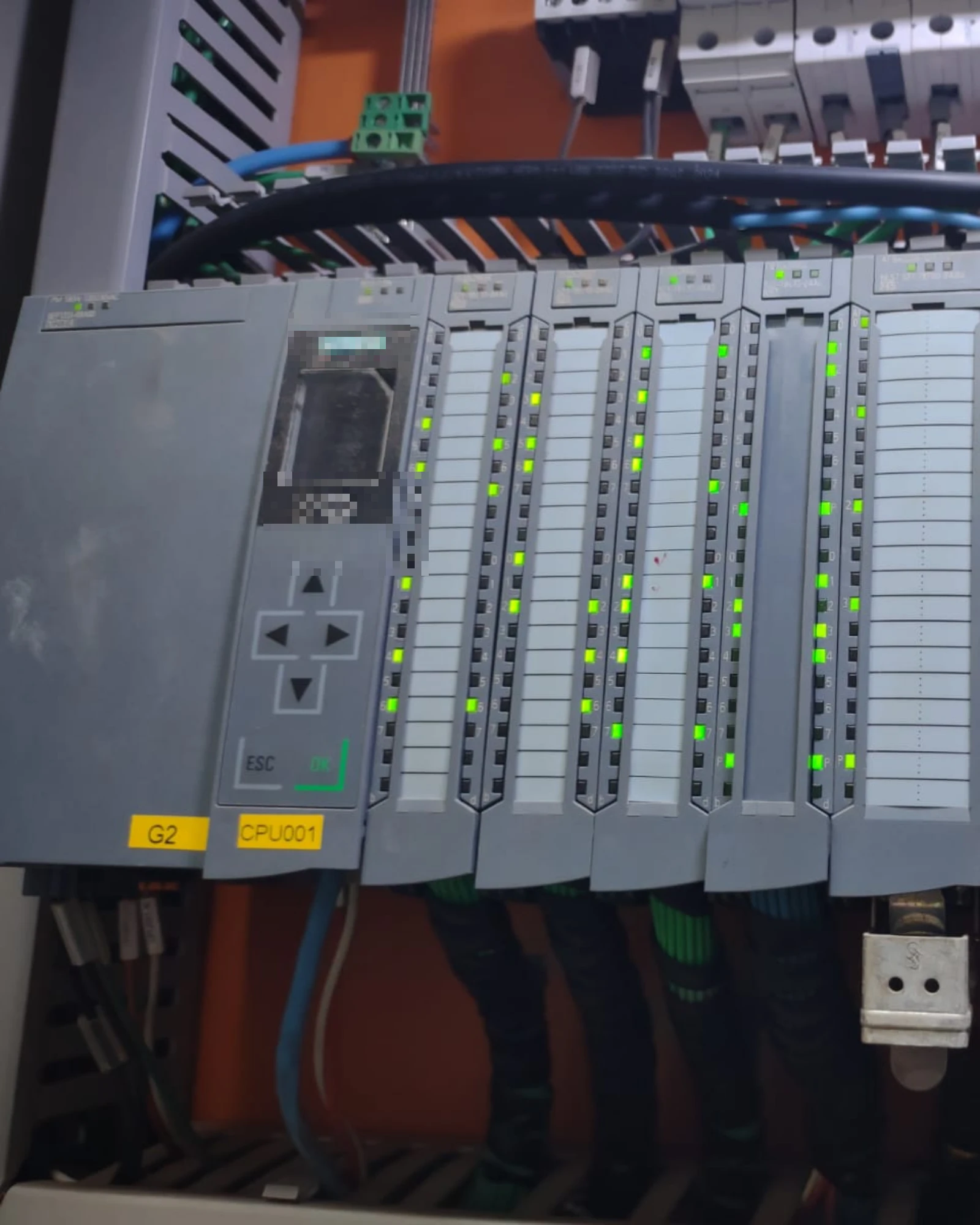

Substituição de CLP e IHM
Troca do comando por plataforma com suporte vigente, preservando a lógica de processo e o comportamento da máquina — o mesmo método descrito na página de automação industrial.
Atualização de acionamentos e sensores
Troca de inversores, servo acionamentos e sensores obsoletos por modelos com suporte vigente e peça disponível no mercado.
Atualização de painel elétrico
Reforma do painel de comando quando os componentes elétricos também estão no fim de vida, no mesmo escopo do retrofit.
Recuperação de programa sem fonte
Leitura do controlador atual quando o programa-fonte não existe, para reconstruir a lógica antes de migrar.

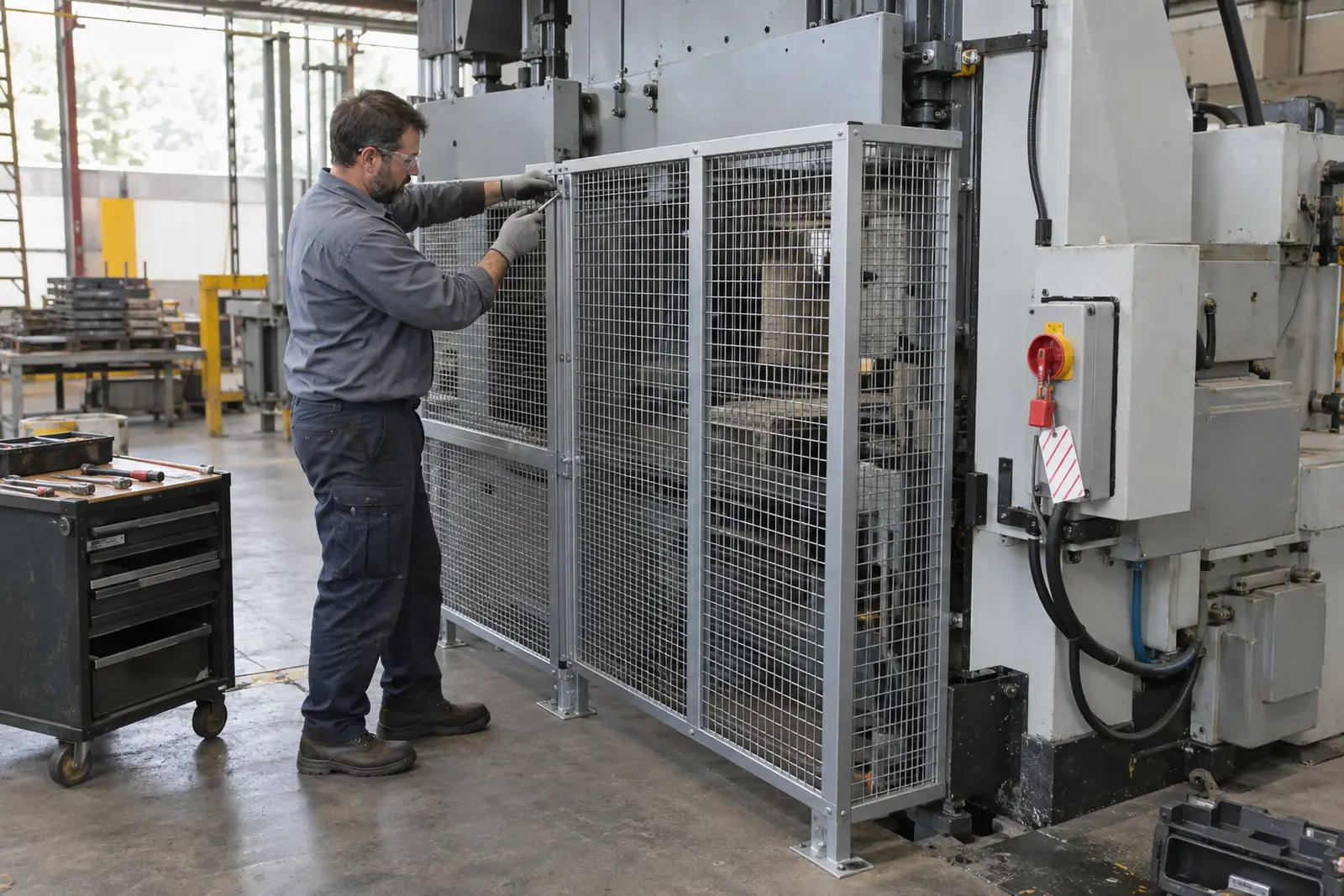

Retrofit com adequação à NR-12 no mesmo projeto
A máquina já vai ficar parada para o retrofit. Incluir a apreciação de riscos e as proteções da NR-12 no mesmo escopo evita uma segunda parada programada só para a parte de segurança.
Como um projeto de retrofit é conduzido
Gestão baseada no PMBOK, com foco em escopo, custo e tempo. Cada etapa tem entregável nomeado.
Diagnóstico técnico
Levantamento da condição da máquina, do comando atual e das normas aplicáveis.
Projeto e especificação
Arquitetura de controle nova, especificação de hardware e software.
Desenvolvimento
Migração da lógica de programação, com simulação e teste em bancada quando aplicável.
Comissionamento e partida
Comparação ponto a ponto com o comportamento anterior da máquina e partida assistida.
Entrega documentada
As built, manual de operação e treinamento da equipe de manutenção.
O retrofit é dimensionado com plano de parada definido antes da intervenção, para que o tempo de máquina parada seja conhecido com antecedência, não descoberto durante a obra.
Segmentos atendidos
Metalurgia
Parque antigo e obsolescência de comando frequente.
Alimentos e bebidas
Linhas antigas com mecânica ainda produtiva.
Papel e celulose
Processo contínuo, onde obsolescência não planejada custa caro.
Projeto entregue
Retrofit de automação em planta química — Araçariguama, SP
Indústria química de Araçariguama, SP, com automação pouco confiável. Os dados exibidos no SCADA não refletiam o processo real. Quando o instrumento de campo tinha display próprio, a operação lia o valor ali, não no supervisório. Não havia proteção de intertravamento, e o painel de automação estava desorganizado e sem documentação.
Substituição de 12 instrumentos de campo, adequação do painel de automação e ajustes na programação do CLP e do SCADA. Plataforma: CLP Siemens S7-1200, programado em TIA Portal, e SCADA Elipse E3.
- 1Diagnóstico
Levantamento dos instrumentos de campo, do painel de automação e da confiabilidade dos dados exibidos no SCADA.
- 2Substituição de instrumentos
Troca de 12 instrumentos de campo, com parametrização individual e loop-test até o SCADA.
- 3Adequação do painel
Organização do painel de automação, com troca de 2 cartões de entrada analógica com defeito.
- 4Programação e SCADA
Ajustes no CLP e novas rotinas: alarmes, histórico de variáveis analógicas, sistema de resfriamento por água e lógica de chaveamento entre bombas (bomba A e bomba B).
Depois do retrofit, a parada da planta passou a ocorrer apenas por segurança dos intertravamentos. Cada parada é sinalizada no SCADA Elipse E3, analisada pelo histórico de variáveis e restabelecida rapidamente.
Perguntas frequentes sobre retrofit e modernização
Como saber se a máquina é candidata a retrofit em vez de substituição completa?
Quando a estrutura mecânica ainda tem vida útil e o problema está concentrado no comando — CLP, acionamentos ou sensores obsoletos. O diagnóstico avalia os dois lados antes de recomendar um caminho.
É possível manter o programa e a lógica atual na migração?
Sim. A lógica de processo é preservada; o que muda é a plataforma que a executa. Quando não há programa-fonte, ele é reconstruído a partir da leitura do controlador atual.
O retrofit já resolve a adequação à NR-12?
Não automaticamente — são escopos diferentes. Mas como a máquina já fica parada para o retrofit, incluir a apreciação de riscos e as proteções no mesmo projeto evita uma segunda parada.
Quanto tempo de parada um retrofit exige?
Varia com a complexidade da máquina e é dimensionado no projeto, com data e duração definidas antes da intervenção — não descoberto durante a obra.
Vocês recuperam uma máquina sem documentação nem programa-fonte?
Sim. É uma situação comum em equipamento com mais de dez anos. A documentação é reconstruída como parte do diagnóstico.
Os componentes trocados têm garantia?
Sim, conforme a garantia do fabricante de cada componente e a garantia de serviço da EngProcess sobre a instalação.
Conteúdo técnico sobre automação e retrofit
Artigos escritos pela equipe de engenharia.
Comece pelo diagnóstico, não pelo orçamento
A condição da máquina, o comando atual e as normas envolvidas são avaliados antes de qualquer proposta de investimento. O diagnóstico define o escopo.
